روش اجرای میله ارت

اجرای سیستم ارت به روش میله‌ای

نحوه اجرای میله راد در سیستم زمین الکتریکی، اجرای روش سطحی چاه ارت، روش اجرای چاه ارت میله ای و روش جایگزین چاه ارت

مقدمه

اجرای موثر سیستم ارتینگ به شدت متاثر از شرایط محیطی به ویژه ویژگی‌های خاک منطقه است. طبق استاندارد IEEE حداکثر مقاومت الکترود زمین، باید بین 1 اهم و 2 تا 5 اهم باشد. نحوه اجرای سیستم ارتینگ را به دو روش کلی چاه ارت عمقی و چاه ارت سطحی، می‌توان اجرا کرد. در روش عمقی، با اتصال سیم مسی به الکترود صفحه‌ای، سیستم ارتینگ اجرا می‌گردد. اجرای ارتینگ به روش میله ارت (روش سطحی یا میله راد) در مناطقی به کار می‌رود که حفر عمیق چاه امکان‌پذیر نباشد. اجرای چاه ارت به روش میله‌ای و روش اجرای چاه ارت میله ای، به دو صورت خطی و پنجه کلاغی قابل اجراست (روش جایگزین چاه ارت).

نحوه اجرای میله راد به روش خطی

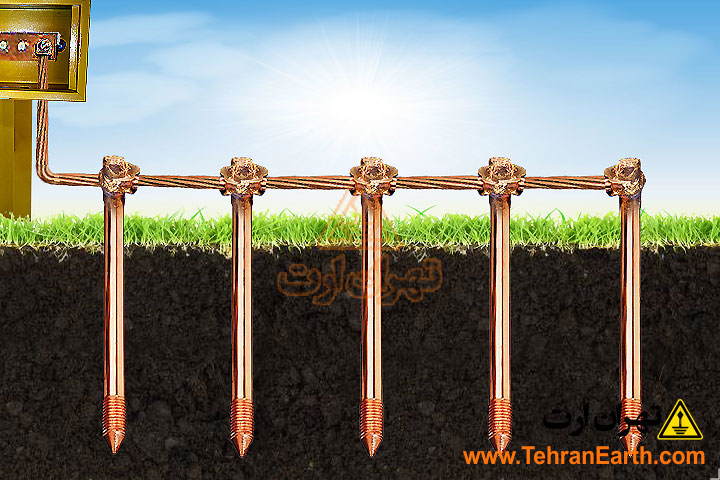

در روش اجرای میله ارت خطی حداقل می بایست از 5 تا 8 میله ارت (میله راد کاپر باند) با مغز فولاد CK45 و روکش مس با ضخامت بالای 240 میکرون به طول حداقل 1.5 متر و قطر 16 میلیمتر مورد استفاده قرار گیرد.

  1. انتخاب مکان مناسب جهت اجرای سیستم ارتینگ
  2. حفر مسیر سیم مسی جهت همبندی میله‌های ارت
  3. قرار دادن یا کوبیدن میله راد در زمین
  4. اتصال میله‌های ارت به یکدیگر توسط سیم مسی ارت و اتصال سیم به میله توسط جوش احتراقی یا کلمپ انگشتی
  5. نصب تست باکس ارت یا حوضچه ارت
  6. اندازه‌گیری و تست مقاومت الکترود زمین

روش های مختلف از جمله روش مربعی، دایره، مستطیل هم جزء این میله ارت خطی می‌شوند.

روش اجرای چاه ارت میله ای

اجرای سیستم ارتینگ به روش سطحی و خطی

اصول ارتینگ در نحوه اجرای میله ارت

طبق استاندارد میله ها بایستی با فاصله نسبت به یکدیگر باشند که در محدوده گرادیان یکدیگر هنگام تخلیه قرار نگیرند. این فاصله می‌تواند یک تا دو برابر طول میله راد باشد.

این نوع الکترود معمولا به روش عمودی کوبش می‌شود و می‌تواند در جاهایی که خاک مناسب و بنابراین امکان کوبیدن به راحتی باشد دو یا سه میله راد را به هم کوپل کرد و به طول 3 یا 4.5 متر نیز کوبیده شود.

کلمپ ارت TE/RC1

کلمپ TE/RC1

جنس میله حدالمقدور بهتر است از میله کاپرباند باشد و یا مس اندود که در هنگام کوبیدن روکش مس از بین نرود.

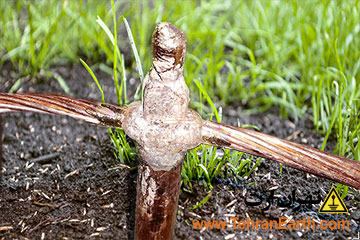

برای اتصال میله ها به یکدیگر بهتر است از جوش اگزوترمیک یا جوش کدولد استفاده شود که اتصال بین میله راد و سیم مسی به خوبی برقرار شود. و در مواقعی که دسترسی به جوش اگزوترمیک وجود ندارد بهترین کلمپ TE/RC1 می باشد که جایگزین مناسبی برای جوش اگزوترمیک می باشد.

بهتر است مطابق استاندارد برای هر میله یک دریچه بازدید بتونی یا پی وی سی فشار قوی در نظر گرفته شود که امکان بازدید سالانه اتصال سیم به میله راد امکان پذیر باشد.

ضخامت سیم مسی بهتر است حداقل 35 میلی متر مربع باشد که بتواند به سرعت جریان صاعقه را دفع کند.

گروه مهندسی تهران ارت با افتخار بیش از یک دهه مجری سیستم ارتینگ و لایتنینگ می باشد و اقلام مذکور را با بهترین کیفیت و مطابق استاندارد BS و استاندارد ملی ساختمان و مبحث 13 نظام مهندسی در اختیار کارفرمایان محترم قرار می دهد.

نحوه اجرای میله راد از نوع پنجه کلاغی

روش اجرای سیستم ارتینگ با میله ارت از نوع پنجه کلاغی، به این شکل می‌باشد که ابتدا کانالی حداقل به عمق 50 سانتی‌متر حفاری شده و میله راد‌های ارت در داخل کانال در فاصله‌ای حداقل دوبرابر طول الکترود به زمین کوبیده می‌شوند. رادها به وسیله هادی به یکدیگر توسط جوش کدولد یا کلمپ اتصال می‌یابند. جهت محافظت الکترود در برابر عوامل خورنده، مواد کاهنده مناسب در کانال ریخته می‌شود. در نهایت برای رسانایی خاک اطراف میله، و تامین رطوبت اطراف هادی، از ملات مواد کاهنده استفاده می‌شود.

نکته:

روش اجرای میله به روش پنجه کلاغی به علت نیاز به قالب جوش کدولد سفارسی برای جمع نقاط سیم ها، قابل گسترش نبودن و اجرای مشکل آن زیاد مرسوم نیست و بهتر است از روش خطی استفاده شود.
